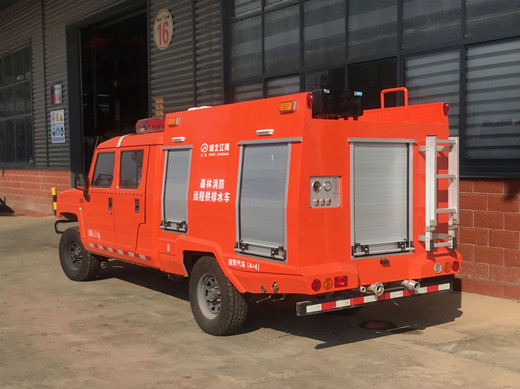

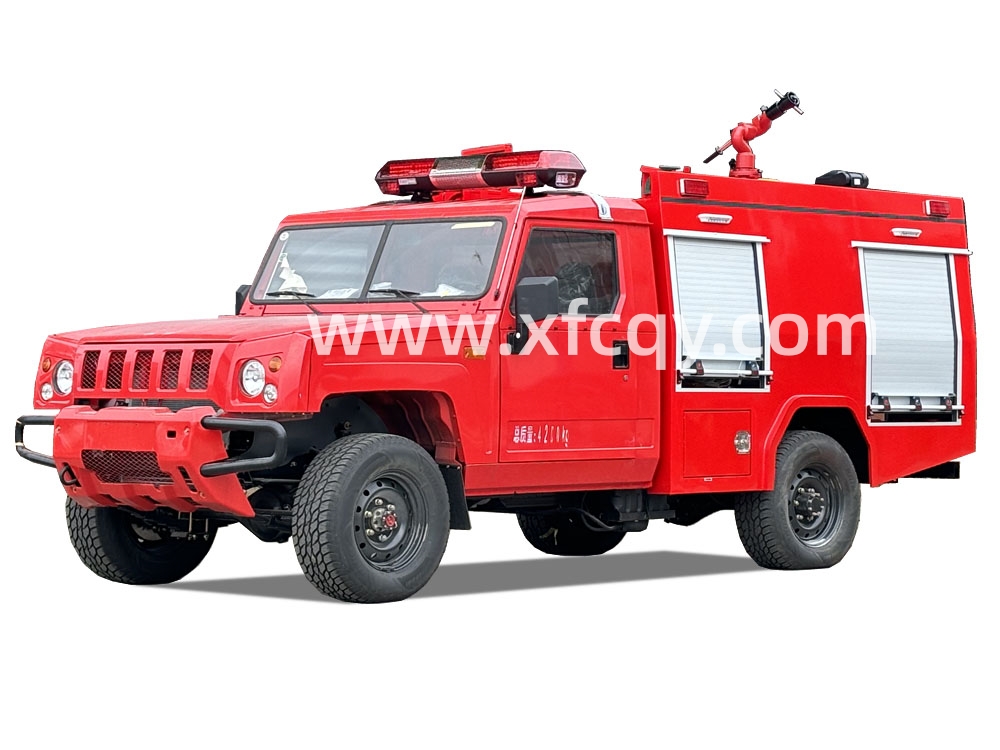

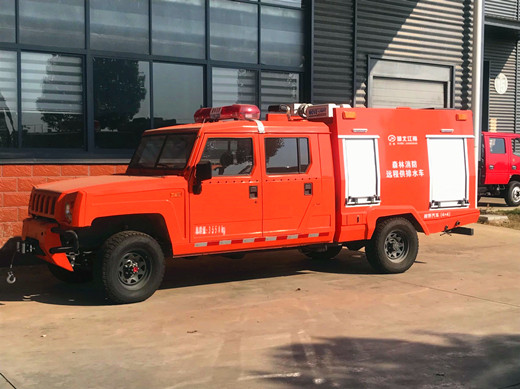

北汽高壓遠程供水消防車
產品底盤型號：BAW2043HMS61D
車型價格：150000 元
銷售經理：欽經理
咨詢熱線：138-7286-0509
銷售經理：王經理
咨詢熱線：139-7179-4417
辦公電話：0722-3303228
圖文傳真：0722-3303228
公司地址：湖北省隨州市北郊星光工業園特1號
主要性能
|
序號
|
項目
|
配置/參數
|
|
1
|
底盤
|
底盤型號
|
BAW2043HMS61D
|
|
發動機型號/功率（KW）
|
YCY24140-60A/103KW
|
|
軸距
|
3695
|
|
乘員數（含駕駛員）
|
2+3
|
|
最高車速（km/h）
|
120
|
|
2
|
尺寸參數
|
外廓尺寸
|
長
|
5960,5995
|
|
寬
|
1880
|
|
高
|
2260
|
|
懸長（前懸/后懸）（mm）
|
750/1515,750/1550,750/1400
|
|
3
|
質量參數
|
整備質量
|
整車
|
3225
|
|
滿載質量
|
整車
|
4465
|
|
前軸
|
1570
|
|
后橋
|
2895
|
|
4
|
罐體
|
容量
L/Kg
|
水
|
1400/1400
|
|
外形尺寸長×寬×高
|
水罐
|
800×1800×1060
|
|
5
|
偏擺泵
|
型號
|
|
SJB18/8
|
|
型式
|
|
偏擺式
|
|
流量(L/min)
|
|
266
|
|
額定壓力(MPa)
|
|
4.0
|
|
最大轉速（r.p.m）
|
|
1300
|
|
揚程（M）
|
|
280
|
|
自吸高度（M）
|
|
7.6
|
詳細描述
一、 整車
1. 外廓尺寸：5960,5995mm×1880 mm×2260 mm
2. 乘員人數：2+3
3. 水罐：容積1400 L
4. 水泵：流量266L/min@4.0MPa
二、 底盤
1. 型號：BAW2043HMS61D
2. 驅動型式：4×4
3. 軸距：3695mm
4. 發動機：
型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：103KW
l 排放標準：國Ⅵ
5. 變速箱：機械式手動變速箱，5個前進檔
6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換
7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8. 制動系統
l
駐車制動：中央鼓式制動
9. 最高車速：120km/h
10. 取力器：變速箱取力器。
三、 駕乘室
1. 結構：整體鋼骨架焊接長頭駕駛室，固定型。
2. 布局：雙排四門，乘員人數為2+3。
3. 設備：除原車設備外，還裝有取力器開關等。
四、 上裝
(一) 罐體
1.
容積：1400L（水）。
2.
結構：
l 長方體焊接結構，內設分倉隔板。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體尾部，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN40。
3.
材質：采用優質碳鋼材料焊接而成，側體、底板厚度為4mm，頂板厚度為3mm。內壁全部做防腐處理，經久耐用。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
l 泵室框架為焊接結構。
l 內蒙皮為鍍鋅花紋板。
l 根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：為優質碳鋼材料。
3. 卷簾門：
l 材質為輕合金卷簾門，質量輕，防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 爬梯：尾部配備可供消防人員上下的鋁合金爬梯。
五、 泵及水路系統
1． 偏擺泵:
型號:SJB18/8
流量:
266L/min@4.0MPa
轉速（r.p.m）:1300
揚程（M）：280
自吸高度（M）:7.6
2． 管路
l 一個DN65罐至水泵進水口，手動球閥控制
l 一個DN65外吸水口，手動球閥控制，帶陽端接頭
l 兩個DN40出水口，兩個DN25出水口，手動球閥控制，帶森林消防管牙
l 一個65消防栓注水管路，手動球閥控制，帶管牙
l 一個DN25泵到水罐注水口，手動球閥控制
l 一個DN40罐體排污口，手動球閥控制
3． 電氣系統
1. 尾部裝有符合國家標準的組合尾燈和牌照燈。
2. 操縱系統：取力器操作桿安裝在駕駛室。
3. 操作面板：包含電源開關、器材箱照明開關、轉速表、壓力表，液位顯示
六、 升降照明燈
主要技術參數:
主燈采用2只150瓦LED。
光源形式:LED。
光效是鹵素?zé)舻?/span>4倍。
主燈使用壽命大于30000小時。
主燈工作電壓DC10-30V。
云臺工作電壓DC12V。
旋轉角度:水平420°仰俯420°。
舉升高度(車頂起算) 1.8米 ，外部走線。
升降桿工作氣壓2.5Kg/cm2
線控操作和遙控操作。
具有一鍵“自動”復位功能。
七、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
八、 隨車基本配備清單
|
序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
40高壓水帶
|
2盤
|
2
|
40高壓水槍
|
1把
|
|
3
|
4米吸水管
|
1根
|
4
|
底盤專用工具
|
1付
|
九、 整車涂裝
l 遠程供排水搶險車的外表噴涂工程黃色；
客戶采購消防車前所關心的問題答疑
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
